Máy nghiền côn thủy lực xi lanh đơn dòng GP

Hongxu Machinery Co., Ltd., nhà sản xuất chuyên nghiệp về thiết bị xử lý vật liệu rắn, tự hào giới thiệu máy nghiền côn thủy lực xi-lanh đơn dòng GP của chúng tôi. Dòng máy nghiền này có thể xử lý các vật liệu cứng như đá granit, thích hợp cho việc nghiền thứ cấp đến nghiền thứ cấp và cho phép chuyển đổi nhiều buồng bằng cách thay thế các bộ phận bị mòn. Bảo trì cũng đơn giản. Với dịch vụ hậu mãi toàn diện của Hongxu Machinery, dòng máy nghiền này đảm bảo hoạt động ổn định và hiệu quả cho các doanh nghiệp khai thác cát quy mô vừa và lớn.

Gửi yêu cầu

Mô tả Sản phẩm

Mô tả sản phẩm

Máy nghiền côn thủy lực xi-lanh đơn dòng GP lấy động cơ điện làm nguồn điện. Nó sử dụng một trục nằm ngang và các bánh răng để truyền lực, điều khiển ống bọc lệch tâm quay. Sau đó, chuyển động quay này làm cho tường nghiền thực hiện chuyển động dao động lệch tâm. Trong quá trình nghiền, xảy ra sự thay đổi định kỳ về khoảng cách giữa thành nghiền và thành hàm, từ đó đạt được lực nén và nghiền liên tục các vật liệu cứng như đá granit, quặng và sỏi sông, hoàn thành quá trình xử lý từ nguyên liệu thô đến thành phẩm đáp ứng yêu cầu về kích thước hạt. Thiết bị áp dụng thiết kế mô-đun; cùng một bộ phận chính có thể chuyển đổi giữa các loại buồng khác nhau để nghiền thô, trung bình và mịn chỉ bằng cách thay thế các bộ phận chịu mài mòn. Hơn nữa, cổng xả có thể được điều chỉnh linh hoạt bằng áp suất thủy lực trong khi thiết bị đang chạy. Kết hợp với các bộ phận chống mài mòn được gia công chính xác (không cần đóng gói để lắp đặt), điều này giúp đơn giản hóa đáng kể việc vận hành và bảo trì, khiến nó phù hợp với nhu cầu nghiền đa quy trình của các doanh nghiệp khai thác cát, sỏi cỡ lớn và vừa.

Thông số kỹ thuật

người mẫu	khoang	Cổng cấp liệu (mm)	Kích thước hạt thức ăn tối đa (mm)	Xả vật liệu tối thiểu (mm)			Xả tối đa (mm)			Công suất động cơ (KW)	Trọng lượng đơn vị chính (kg)
người mẫu	khoang	Cổng cấp liệu (mm)	Kích thước hạt thức ăn tối đa (mm)	đột quỵ	đột quỵ	đột quỵ	đột quỵ	đột quỵ	đột quỵ
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Số liệu về công suất sản xuất trong bảng chỉ mang tính tham khảo và chỉ áp dụng cho đá granite có độ cứng trung bình với mật độ khối 1,6 t/m³ khi buồng nghiền đầy. Kết quả đầu ra tham chiếu cho các vật liệu khác có thể được tính gần đúng bằng cách chuyển đổi mật độ khối.

Các loại buồng và hành trình khác nhau có phạm vi cổng xả áp dụng khác nhau. Tìm kích thước cổng xả cho phép trong bảng thông số chính và kết hợp nó với tham chiếu công suất sản xuất. Lượng xả tối đa sẽ tăng lên khi thành máy nghiền và thành buồng nghiền bị mòn.

Phân tích kết cấu

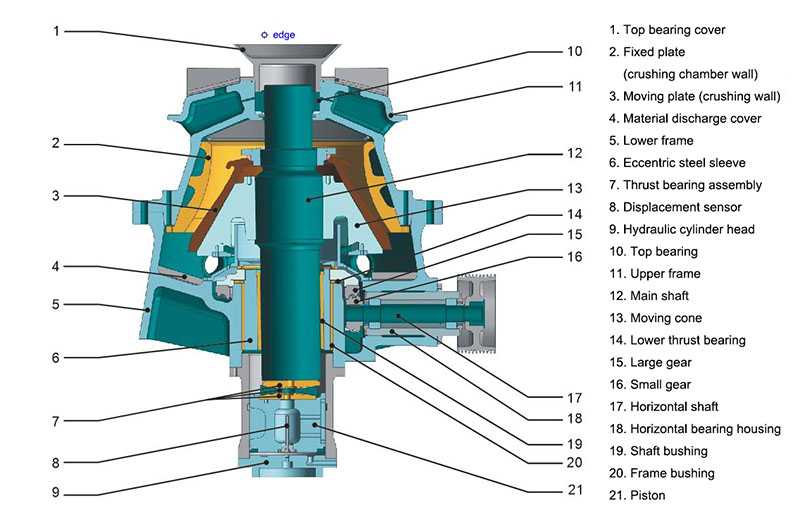

Sơ đồ này cho thấy cấu trúc của máy nghiền côn thủy lực xi-lanh đơn dòng GP, chủ yếu bao gồm nắp ổ trục trên, tấm cố định (thành hàm), tấm chuyển động (tường nghiền), khung, ống bọc thép lệch tâm, hệ thống thủy lực và các bộ phận truyền động.

GP series single-cylinder hydraulic cone crusher

Tính năng sản phẩm

1. Khả năng thích ứng đa buồng: Cùng một bộ phận chính có thể chuyển đổi giữa các buồng nghiền thô, trung bình và mịn chỉ bằng cách thay thế các bộ phận chịu mài mòn. Nó bao gồm các kịch bản nghiền thứ cấp đến nghiền thứ cấp và phù hợp linh hoạt với các yêu cầu quy trình khác nhau.

2. Hình dạng hạt thành phẩm tuyệt vời: Máy nghiền có cấu trúc buồng nghiền được tối ưu hóa, tần suất nghiền và độ lệch tâm hợp lý. Khi kết hợp với nguyên lý nghiền phân lớp sẽ cho ra thành phẩm có kích thước hạt đồng đều và hình dạng hạt đều, đáp ứng tiêu chuẩn cốt liệu cao cấp.

3. Hiệu suất công suất vượt trội: Khung chắc chắn hỗ trợ hoạt động ở công suất cao và thiết kế độ lệch tâm lớn giúp tăng thêm thông lượng vật liệu, cho phép hoạt động nghiền khối lượng lớn ổn định.

4. Chi phí tổng thể có thể kiểm soát được: Thiết kế buồng được tối ưu hóa và các bộ phận chịu mài mòn chất lượng cao giúp giảm mức tiêu thụ thép đơn vị. Chế độ nghiền theo lớp và cấp liệu đầy đủ cải thiện việc sử dụng thiết bị và kiểm soát hiệu quả chi phí sản xuất.

5. Vận hành và bảo trì thuận tiện và hiệu quả: Cổng xả của máy nghiền hỗ trợ điều chỉnh thủy lực động. Bạn có thể điều chỉnh nó đến mức công suất lý tưởng chỉ bằng một nút bấm khi máy nghiền đang chạy. Các bộ phận chịu mài mòn của nó được gia công chính xác nên bạn không cần sử dụng chất độn khi lắp đặt chúng. Điều này cho phép thay thế nhanh chóng các bộ phận và giảm đáng kể thời gian ngừng hoạt động.

6. Mức độ tự động hóa cao: Máy nghiền được trang bị hệ thống điều khiển PLC. Dữ liệu và trạng thái vận hành của thiết bị được hiển thị trên màn hình cảm ứng theo thời gian thực. Hoạt động rất dễ hiểu và đơn giản. Dây chuyền sản xuất lớn có thể chạy hoàn toàn tự động, giúp giảm nhu cầu làm việc thủ công.

Đảm bảo sau bán hàng

Hongxu Machinery cung cấp hỗ trợ sau bán hàng hoàn chỉnh cho máy nghiền hình nón thủy lực xi-lanh đơn dòng GP. Đội ngũ chuyên nghiệp của công ty có thể nhanh chóng đáp ứng các nhu cầu như lắp đặt thiết bị và sửa lỗi máy. Nhóm cũng đưa ra hướng dẫn về cách thay thế các bộ phận chịu mài mòn và cung cấp dịch vụ kiểm tra thường xuyên. Ngoài ra, đội ngũ sẽ tối ưu hóa các thông số thiết bị dựa trên điều kiện sản xuất của khách hàng để đảm bảo thiết bị hoạt động ổn định và hiệu quả trong thời gian dài.
